Ausgangslage

Wissenschaftliche Experimente werden vor dem Flug ins All eingehend geprüft. Dafür simuliert ein Electronic Ground Support Equipment (EGSE) die Schnittstelle zum Satelliten, stellt verschiedene Zustände und mögliche Fehler nach und zeichnet die Daten während der Simulation auf. Für das Experiment Gradflex der Mission Foton-M3 benötigte der Raumfahrtzulieferer HTS eine solche Testumgebung.

Foton M3 spacecraft is placed in the fairing article

Projektübersicht

Kunde
HTS

Bereich
Data & High Performance (FPGA / Hardware / Space)

Lösung
Elektronische Testumgebung für eine Weltraummission.

Systemumfeld
Experiment Gradflex, Foton-M3-Satellit, RS422-Schnittstelle, Telescience Support Unit (TSU)

Abnahme
ESA nach Technology Tree (Bereiche 8C-3 und 9C-2)

Mission
Foton-M3, Start 2007 ab Baikonur

Der Beitrag von SCS

SCS entwickelte für HTS ein Testsystem, das die elektrische Umgebung der Foton-Kapsel nachbildet, von der Stromversorgung über die Steuerung bis zur Datenübertragung.

Elektrische Umgebung simuliert

Variable Stromversorgung, Steuerung über Telekommandos und Empfang von Telemetrie- und Bilddaten über die RS422-Schnittstelle zur Telescience Support Unit.

Ergebnisse gegengeprüft

SCS implementierte dieselben Bildverarbeitungsalgorithmen wie die TSU des Satelliten, um die Resultate direkt vergleichen zu können.

Vom Kunden selbst steuerbar

HTS konnte die Prüfprogramme über das User Interface selbst definieren und Test-Scripts über einen SOAP-Client einspielen.

Bewährter Technologie-Stack

Linux als Betriebssystem, C/C++ für die direkte Hardwareansteuerung und QT für die Bedienoberfläche.

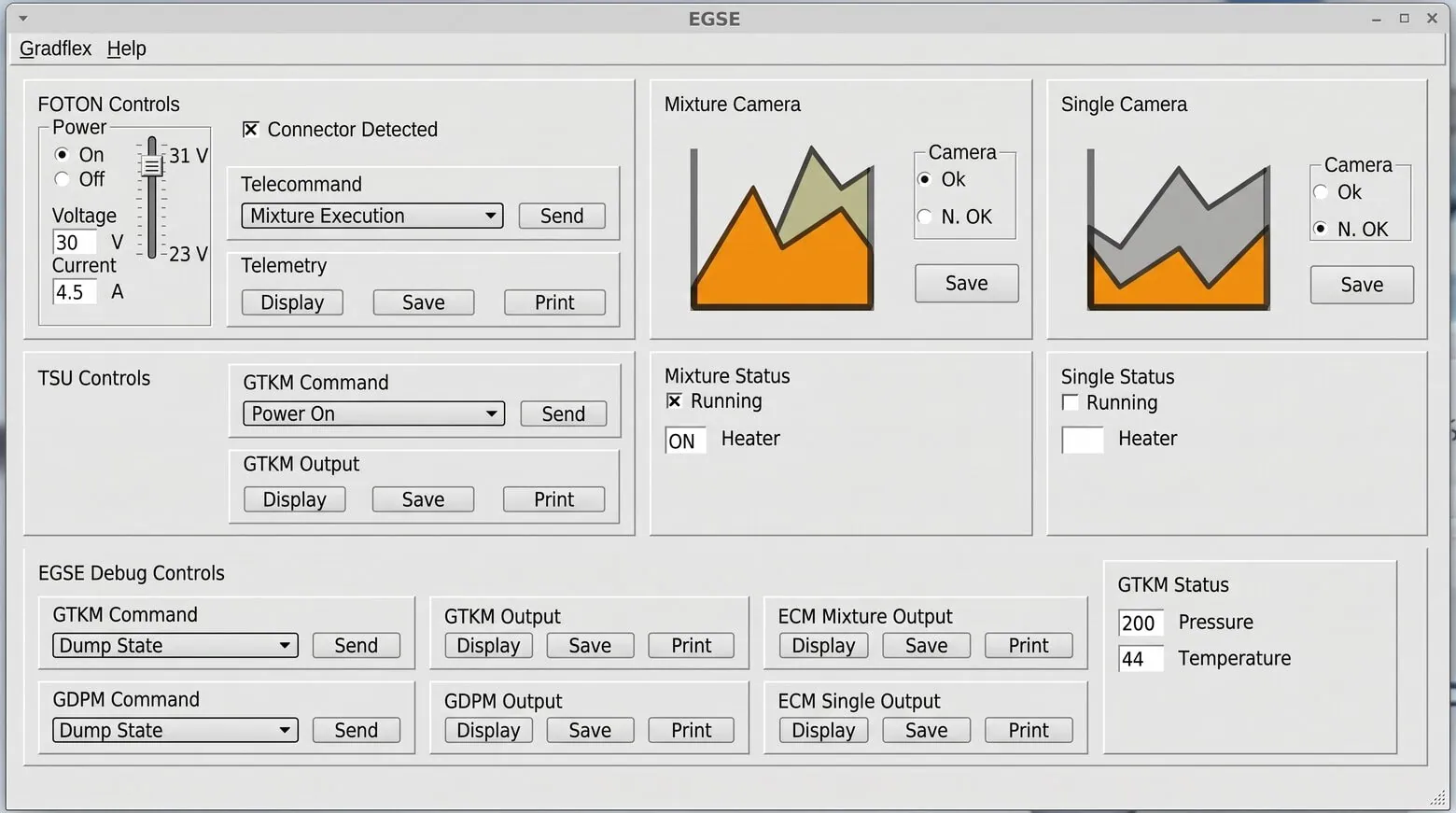

Gradflex EGSE GUI UP

Ergebnis

Mit dem Testsystem konnte HTS das Experiment Gradflex umfassend prüfen und alle möglichen Fehler an der Schnittstelle zum Satelliten simulieren. Das System wurde von der ESA nach deren Technology Tree abgenommen. Die Mission Foton-M3 startete 2007 erfolgreich, und die Ergebnisse des Experiments bestätigten die theoretischen Vorhersagen.

2007

erfolgreicher Start der Mission Foton-M3 ab Baikonur.

ESA-Abnahme

Testsystem nach ESA Technology Tree (8C-3, 9C-2).

Eingesetzte Leistungen

FPGA Engineering

Electronic Hardware

Data & High Performance
